衛生級橫式氣動蝶閥工作原理

衛生級橫式氣動蝶閥在醫藥、食品和生物技術等行業中被廣泛應用，因其快速的控制能力和高衛生標準而備受青睞。了解其工作原理對于正確選擇和使用這種閥門重要。本文將詳細介紹衛生級橫式氣動蝶閥的工作原理。

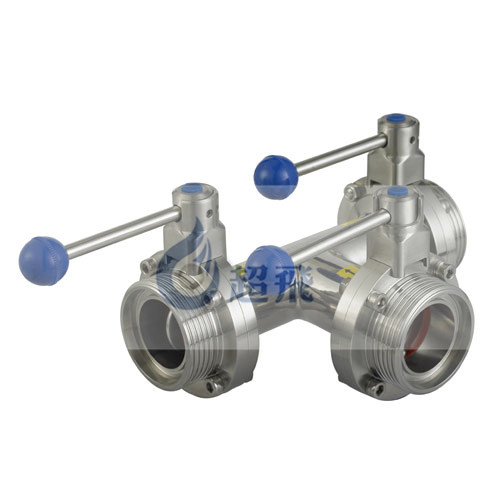

1.結構組成

衛生級橫式氣動蝶閥主要由以下幾個部分組成：

閥體：通常采用316L不銹鋼材料，具有良好的耐腐蝕性和抗磨損性。

蝶板：安裝在閥體內，通過旋轉來控制流體的通斷。

氣動執行器：提供動力，驅動蝶板旋轉。

密封圈：通常采用PTFE或其他高性能材料，確保良好的密封性能。

連接件：用于與管道連接，通常采用法蘭或快裝連接方式。

2.工作原理

衛生級橫式氣動蝶閥的工作原理基于氣動執行器對蝶板的旋轉控制：

2.1氣動執行器

氣動執行器是驅動蝶板旋轉的關鍵部件。它通過壓縮空氣作為動力源，當壓縮空氣進入執行器時，氣缸內的活塞會移動，帶動連桿ji構，從而驅動蝶板旋轉。氣動執行器可以實現快速響應和準確控制，適用于自動化生產線。

2.2蝶板旋轉

蝶板是閥門的核心部件，位于閥體中心。當氣動執行器驅動蝶板旋轉時，蝶板可以在0到90度之間轉動。在完全關閉狀態下（0度），蝶板垂直于流體流動方向，阻止流體通過；在完全開啟狀態下（90度），蝶板平行于流體流動方向，允許流體自由通過。

2.3密封性能

為了確保良好的密封性能，蝶板與閥體之間通常裝有密封圈。密封圈通常采用PTFE或其他高性能材料，能夠在高壓和高溫環境下保持良好的密封效果。當?shù)逍D(zhuǎn)到關閉位置時，密封圈會緊密貼合閥體，避免流體泄漏。

2.4控制系統

氣動蝶閥通常配備控制系統，包括電磁閥、定位器等。電磁閥控制氣動執行器的進氣和排氣，從而控制蝶板的開關。定位器則用于調節蝶板的開度，實現流量的準確控制。

3.優點

衛生級橫式氣動蝶閥具有以下優點：

快速控制：氣動執行器響應迅速，能夠?qū)崿F(xiàn)快速開關和準確控制。

易于清洗：閥體和蝶板表面光滑，無死角，易于清洗和消du。

耐用性強：316L不銹鋼材料和高性能密封材料保證了閥門的耐用性和可靠性。

適用范圍廣：適用于各種介質，包括液體和氣體，廣泛應用于醫藥、食品等行業。

總之，衛生級橫式氣動蝶閥通過氣動執行器驅動蝶板旋轉，實現流體的通斷控制。其快速、可靠且易于清洗的特點使其成為醫藥、食品等行業的理想選擇。
