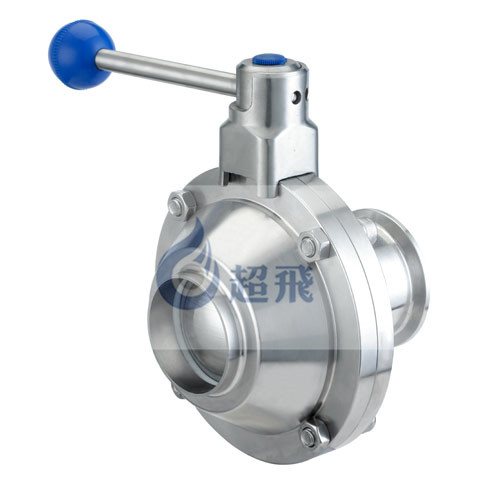

衛生級焊接-快裝蝶式球閥

應用：

該類型閥門系列是一款自動或手動操作的蝶式球閥系列，因其能很好的處理粘性或含有顆粒物的介質，從而廣泛應用于食品、飲料加工、以及制藥和化學工業管道系統內調節，控制介質流量的一類閥門。

工作原理：

該類型閥門既可以通過一個電動執行器或一個氣動執行器進行遠程遙控操作，也可以通過一個手柄進行人為操控。

電動執行器或氣動執行器是將一個活塞的軸向運動轉換為閥門軸的90度旋轉，實現開啟或關閉，實現對管道流體的控制和開/關任務。氣動執行器裝置有三種標準：常開（NO）型，常閉（NC）型，氣/氣（A/A)型

鴨嘴式手動操作用的多位手柄可通過15度位置的調節將閥門機械式鎖定在其開啟或關閉的12位子上，達到控制介質流量的目的。

拉桿式手動操作用手柄通過4個多功能定位，將閥門機械式鎖定在其開啟或關閉的4個位子上，也達到控制介質流量的目的。

材料：

鋼制部件：不銹鋼304316L

密封圈：硅橡膠（VMQ），氟橡膠（FPM），三元乙丙（EPDM)聚四氟乙烯（PTFE)

標準設計：

有各種標準的閥門系列可以向客戶提供，即用于DIN標準系列，3A標準系列，SMS標準系列，ISO/IDF標準系列，BS/RT標準系列，ASME/BPE標準系列。

該蝶式球閥基本組成部件包括：一個分為兩半的閥體，帶有貫通腔的球體，閥桿和控制裝置（手柄/執行器）等

NUOMENG現有的蝶式球閥系列有：焊接式，卡箍式和一端焊接一端卡箍式等常用連接方式。
