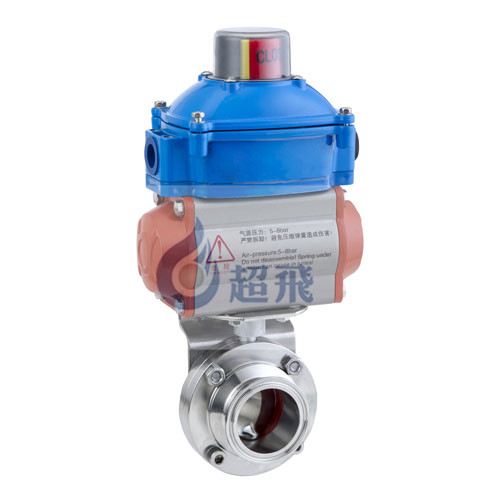

衛生級橫式氣動蝶閥

應用：

該類型閥門系列是一款衛生型自動或手動操作的蝶閥系列，廣泛適用于不銹鋼管道系統內調節介質流量的一類閥門。

工作原理：

該類型閥門既可以通過一個電動執行器或氣動執行器進行遠程遙控操作，也可以通過一個手柄進行人為操控。

電動執行器或氣動執行器將一個活塞的軸向運動轉換為閥門軸的90度旋轉，實現對管道流體的控制和開/關任務。氣動執行器裝置有三種標準：常開（NO）型，常閉（NC型，氣/氣（A/A型）

標準設計：

有各種標準系列可以向客戶提供：即用于DIN標準系列，3A標準系列，ISO/IDF標準系列，BS/RJT標準系列，ASME/BPE標準系列。

該閥門的組成部件一般包括：一個分為兩半的閥體，閥門芯片，芯片軸的軸封套以及軸密封圈，整個閥門是用螺栓及螺母組裝在一起。三片式閥門同時還包括兩個法蘭以及兩個法蘭密封圈。

NUOMENG 現有的執行器包括：

1.不銹鋼氣動執行器，可提供Φ85，Φ108和Φ133三種規格

2.鋁制氣動執行器，可提供ZT050DZT063DZT075DZT088DZT100DZT115D六種產品規格

3.電動執行器，可提供HL-05，HL-10.HL-20的產品規格

執行器是用一個托架和螺絲固定在閥門上。

材料：

鋼制部分：不銹鋼304、耐酸鋼316L

密封圈：硅橡膠（VMQ) 氟橡膠（FPM) 三元乙丙（EPDM）
