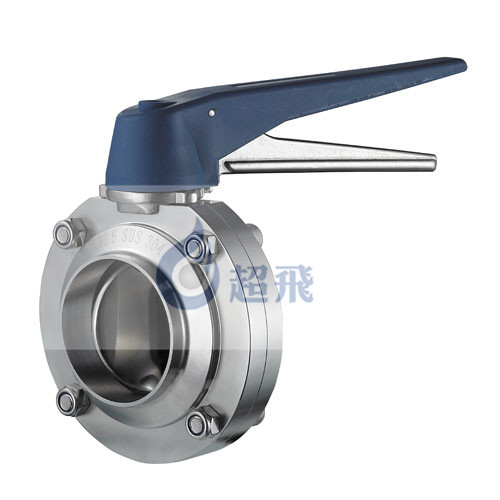

衛生級多位手動焊接蝶閥

應用：

該類型閥門系列是一款衛生型自動或手動操作的蝶閥系列，廣泛適用于不銹鋼管道系統內調節介質流量的一類閥門。

工作原理：該類型既可以通過一個電動執行器或氣動執行器進行遠程遙控操作，也可以通過一個手柄進行人為操控。拉桿式手動操作用手柄通過4個多功能定位，將閥門機械式鎖定在其開啟或關閉的4個位子上

標準設計：

有各種標準系列可以向客戶提供：即用于DIN標準系列，3A標準系列，ISO/IDF標準系列，BS/RJT標準系列，ASME/BPE標準系列。

該閥門的組成部件一般包括：一個分為兩半的閥體，閥門芯片，芯片軸的軸封套以及軸密封圈，整個閥門是用螺栓及螺母組裝在一起。三片式閥門同時還包括兩個法蘭以及兩個法蘭密封圈。

NUOMENG現有用于手動操作的手柄規格類型有：

1.拉桿手柄，可提供兩種不同的產品規格：

2.多位不銹鋼鴨嘴式手柄一種規格可配閥門規格：DN10-DN100/3A3/4"-4"/SMS19-102/DS1"-4"/ISO.IDFΦ19-Φ108

3.多位塑料鴨嘴式手柄一種規格可配閥門規格：（與不銹鋼鴨嘴式相同） 手動操作的手柄是用閥蓋、軸 系統和一顆螺絲固定在閥門上。

材料：

鋼制部分：不銹鋼304、316L

密封圈：硅橡膠（VMQ），氟橡膠（FPM) 三元乙丙（EPDM）
